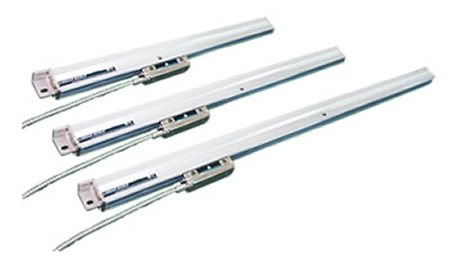

产品资讯-WTA光栅尺系列 |
|
|
| |
 |
| |
主要特点：
☆
运行速度：每分钟60米以上
☆ 长距离传输：100米以上，中间不需增加任何界面
☆ 滑动部采用五只轴承，优异的重复定位性
☆
信号线采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良
☆
尺身采用铝合金型材，经阳极处理，尺头部分用合金压铸，镀硬铬，耐腐蚀
☆ 防尘片采用特种塑胶，耐刮伤，耐腐蚀，磨擦阻力小
☆
部件个体化，安装、保养、维护简易，防水、防尘性良好，使用寿命长；
☆
传感器采用玻璃精密计量光栅作为测量基准器 |
| 技术参数： |
| 品名 |
产品精度 |
输出信号 |
生产长度 |
分辩率 |
光栅栅距 |
R1 |
工作速度 |
WTA01(薄尺) |
±(5+5LO/1000)
μm 另可提供±
(3+3LO/1000)
μ
m 或更高精度 |
2路TTL方波0o和90o
可提供4路TTL方波
0o、90o、180、270。 |
50~1000 |
0.0001 |
0.02mm |
50mm |
6米/分 |
WTA02(薄尺) |
50~1000 |
0.0002 |
0.02mm |
50mm |
15米/分 |
WTA05(薄尺) |
50~1000 |
0.0005 |
0.02mm |
50mm |
30米/分 |
WTA1(薄尺) |
50~1000 |
0.001 |
0.02mm |
50mm |
50米/分 |
WTA5(薄尺) |
50~1000 |
0.005 |
0.02mm |
50mm |
90米/分 |
其它资料 |
相偏移差90o ±15o 工作温度：0℃~40℃
存储温度：-20℃~50℃ |
WTA |
公称长度 L0=50~1000mm时，每50mm为一档
L0=1000~3000mm，每100mm为一档 |
500mm以内最大行程： 公称尺寸+30mm， 信号线长度： 2m
500~900mm最大行程：公称尺寸+30mm， 信号线长度： 3.5m |
900mm以上最大行程： 公称尺寸+50mm， 信号线长度： 5m |
|
WTA型安装尺寸图 |
 |
L0----有效量程 |
50~3000 50毫米一档 |
| L1----最大量程 |
L1=L0+50(行程>900)
L1=L0+30(行程≤900） |
| L2----主尺安装尺寸 |
L2=L0+152(行程>900)
L2=L0+132(行程≤900） |
| L3----尺身最大尺寸 |
L3=L0+169(行程>900)
L3=L0+149(行程≤900） |
| D----读数头侧面安装孔距 |
60±0.1 |
| E----读数头最大尺寸 |
90 |
| F----读数头顶部安装孔距 |
60±0.1 |
| G----尺身厚度尺寸 |
21 |
| H----尺身最大高度 |
61.5 |
| I----读数头厚度 |
21±0.1 |
| J---主尺到读数头距离尺寸 |
25.5 |
| K----主尺安装孔距 |
10.25 |
| M----主尺安装孔距 |
20 |
| N----读数头与主尺间隙 |
1.3±0.3 |
| P----读数头安装螺孔尺寸 |
2-M5-6H |
| Q----底部安装螺孔尺寸 |
2-M4-6H 深7 |
| R----主尺安装孔尺寸 |
4-5X8 腰形孔 |
|
|
|
|
