产品资讯-台湾moujen行程开关-MJ2 |
|
|
|
|
 Z型微動開關 (Made in
Taiwan) |
|
|
|
|
 功能 :
 一般或密封式頭部
接點敏捷
輔助密封式結構
多種不同的頭及連桿
塑膠(標準型)或電木外殼
一般型或輕動作力型
適用溫度 +5 to
+175 (-15 to
+80).
焊接端子或快速接腳端子 |
 |
|
|
|
額定電壓 :
| 15A |
125 or 250V AC |
1/8 HP |
125V AC |
| 1/4HP |
250V AC |
| 1/2A |
125V DC |
| 1/4A |
250V
DC |
|
|

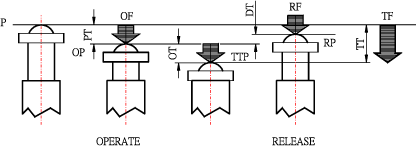

電氣迴路 :
|
|
 |
|
 |
|
| |
|
|
|
|
|
| OF：Operating Force |
TTP：Total Travel Position |
| RF：Releasing Force |
PT：Pretravel |
| TF：Total Force |
OT：Overtravel |
| FP：Free Position |
DT：Travel Differential |
| OP：Operating Position |
TT：Total Travel |
| RP：Releasing Position |
|
|
|
|
|
|
| |
|
|
|
REMARK :
OIL TIGHT SERIES :
| MJ2-1315 |
MJ2-1317 |
|
|
| MJ2-1513 |
MJ2-1514 |
MJ2-1515 |
|
| MJ2-1711 |
MJ2-1712 |
MJ2-1713 |
MJ2-1714 |
SENSITIVITY ADJUSTABLE SERIES :
| MJ2-1513 |
MJ2-1514 |
MJ2-1543 |
MJ2-1544 |
| MJ2-1701 |
MJ2-1702 |
MJ2-1703 |
MJ2-1704 |
| MJ2-1711 |
MJ2-1712 |
MJ2-1713 |
MJ2-1714 |
|
|
|
|
特性 :
Operating speed |
0.01mm to 1m/sec |
Operating frequency |
Mechanically: 240 operations/min.
Electrically: 20
operations/min. |
Contact resistance |
15m  max.(initial) |
Insulation resistance |
100M min.( at 500V DC) |
Dielectric strength |
1,000VAC,50/60 Hz for 1 minute between non-continuous
terminals 2,000 VAC, 50/60 Hz for 1 minute between
current-carry part and ground. |
Vibration |
Malfunction durability:10 to 55 Hz
1.5mm double
amplitude |
Shock |
Mechanical
durability:
Approox.1,000m/sec2(approx.100G's)
Malfunction
durability:Approx.300m/
sec2
(approx.30G's) |
Ambient operating temperature |
General purpose type: -25 to +80
Sealed
type: -15 to +80 |
Humidity |
General purpose type: 85% RH max
Sealed type: 95%
RH |
Service life |
Mechanically:
20,000,000 operations
min
Electrically:(1.7A,110VAC)MAX
500,000
operations min. |
|
|
|
|

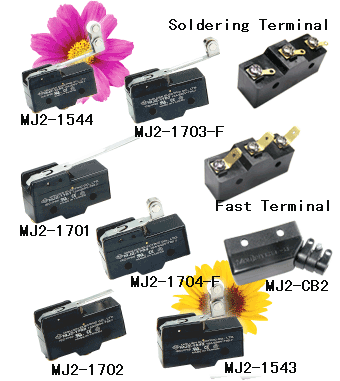

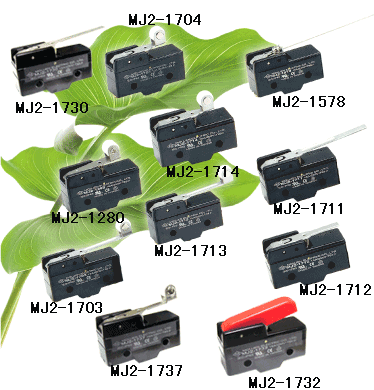

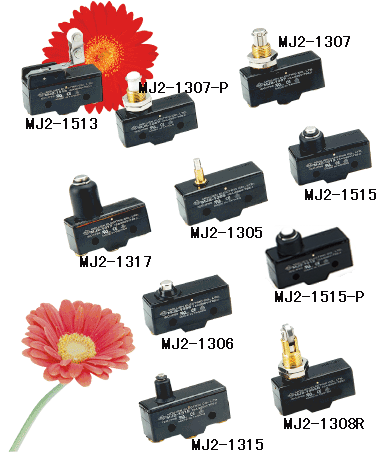

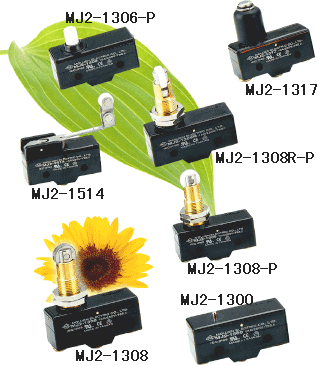

訂購索引:
 塑膠外殼 (標準型):
MJ2-1280 |
MJ2-1300 |
MJ2-1305 |
MJ2-1306 |
MJ2-1307 |
MJ2-1308 |
MJ2-1308R |
MJ2-1543 |
| MJ2-1544 |
MJ2-1578 |
MJ2-1701 |
MJ2-1702 |
MJ2-1703 |
MJ2-1704 |
MJ2-1315 |
MJ2-1317 |
MJ2-1513 |
MJ2-1514 |
MJ2-1515 |
MJ2-1711 |
MJ2-1712 |
MJ2-1713 |
MJ2-1714 |
MJ2-CB2 |
MJ2-1730 |
MJ2-1732 |
MJ2-1737 |
|
| MJ2-1704-F(metal roller) |
MJ2-1703-F(metal roller) |
| MJ2-1737-F(metal roller) |
|
|
|
|
| |
|
|
|
訂購索引:
|
|
 系列基本定義的型號 MJ2-
 成品編號的種類 :
1280~1744 依照不同的傳動軸種類，而設定的流水號，請參考目錄上敘述的圖片與成品編號。 |
|
 外殼的材質與種類 :
Non-indicate
無標示 : 塑膠外殼 (標準型)
P : 電木外殼 (訂製品)
 OF操作力量的種類 :
Non-indicate
無標示 : 一般正常的力量 (標準型)
L : 比正常更輕的力量 (訂製品)
 端子的種類 :
Non-indicate
無標示 : 只附螺絲無組裝端子 (標準型)
S : 有組裝焊接端子 (訂製品)
A : 有組裝快速接腳端子
(訂製品)
 滾輪或頭部材質的種類 :
 - F
: 金屬滾輪 (訂製品)
- P : 塑膠滾輪、頭部 (訂製品) |
|
|
|
|
